Dachfenster-Typen und mehr anhand des Typenschilds identifizieren

Welche Dachfenster-Typen sind bei mir zu Hause eingebaut? Und wo finde ich wichtige Informationen darüber, wenn ich Ersatzteile dafür benötige oder das Dachfenster komplett ersetzen lassen möchte? Auf dieser Seite geben wir Ihnen einen Überblick über die verschiedenen Typenbezeichnungen der beiden renommiertesten Dachfenster-Hersteller VELUX und Roto, erläutern Ihnen auch anhand von Abbildungen, welche Angaben zu Fenstergröße, Ausführung und Seriennummer Sie dem Typenschild entnehmen können – und zeigen Ihnen, wo das jeweilige Typenschild grundsätzlich zu finden ist.

Bei geöffneten Dachfenstern des großen dänischen Herstellers VELUX finden Sie das Typenschild entweder rechts oder links hinter der Griffleiste. Im Einzelnen gibt Ihnen dieses anhand verschiedener Buchstaben- und Zahlenkombination Auskunft über …

  • den jeweiligen Fenstertyp
  • die Größe des Fensters
  • das Material bzw. die Scheibenausführung
  • sowie die Seriennummer, die zugleich den Zeitpunkt der Fertigung des Fensters angibt.

Bitte beachten Sie, dass die Typenschilder von VELUX je nach Zeitraum der Herstellung – und unabhängig von den Dachfenster-Typen – ein unterschiedliches Erscheinungsbild haben. Von 1972 bis 1991 war die Grundfarbe Silberblau, von 1991 bis 2000 Messingfarben (wie in der Abbildung links), von 2000 bis Mai 2013 Grau und seit Mai 2013 Silber (siehe die Abbildung rechts).

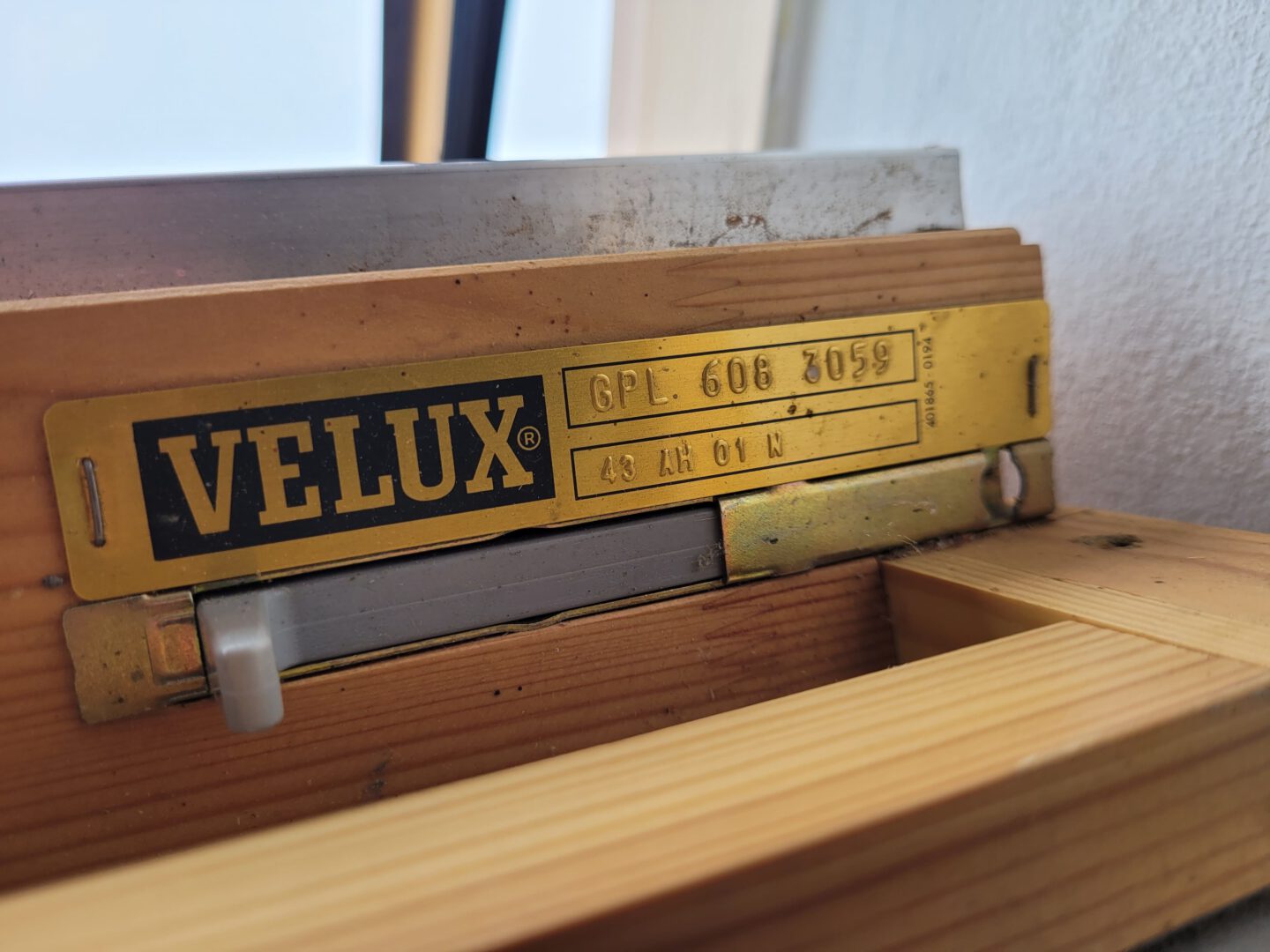

Velux GPL Typenschild

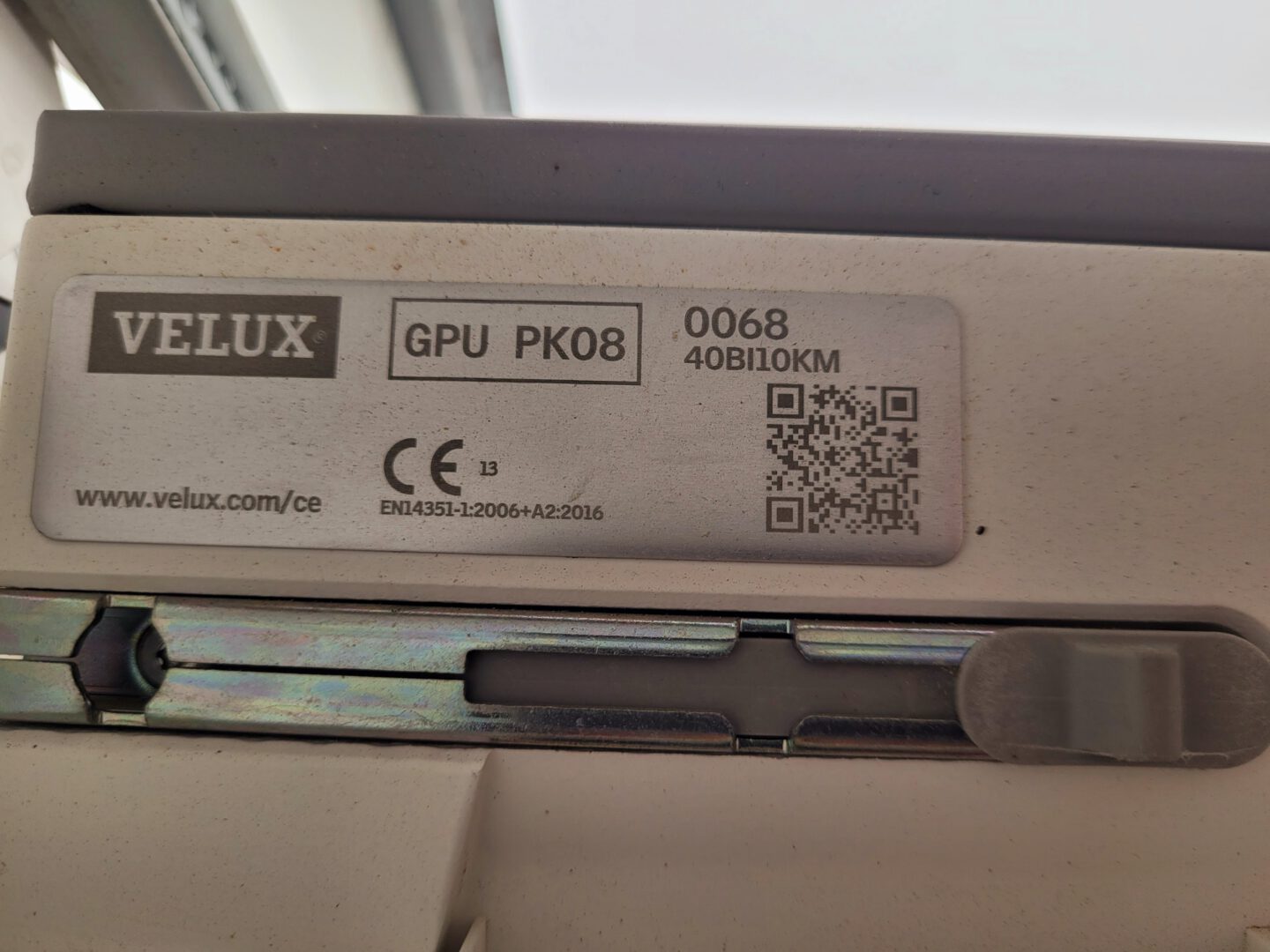

Velux GPU Typenschild

Für welche Dachfenster-Typen und -Größen Kürzel wie GPU und PK08 stehen

Auf jedem Typenschild von VELUX finden Sie rechts neben dem Firmennamen (bei grauen Typenschildern der Jahre 2000 bis 2013 links) eine Reihe von Buchstaben- und Zahlencodes, die unter anderem den jeweiligen Dachfenster-Typen angeben. Bei diesem Hersteller steht GPU (rechtes Bild) zum Beispiel für ein Klapp-Schwing-Fenster, Ausführung Holzkern mit nahtloser Kunststoff-Umhüllung aus Polyurethan, bei dem der Fensterflügel mit einem Griff am Flügel-Unterteil bedient wird und stufenlos bis zu einem Öffnungswinkel von 45° geöffnet werden kann. Der direkt daneben platzierte Code PK08 gibt die Fenstergröße in Breite x Höhe mit 94 x 140 cm an. Das Materialkürzel 0068 verweist auf die Scheibenausführung, und die Seriennummer 40BI10KM steht mit den ersten beiden Buchstaben BI zum Beispiel für das Baujahr 2019.

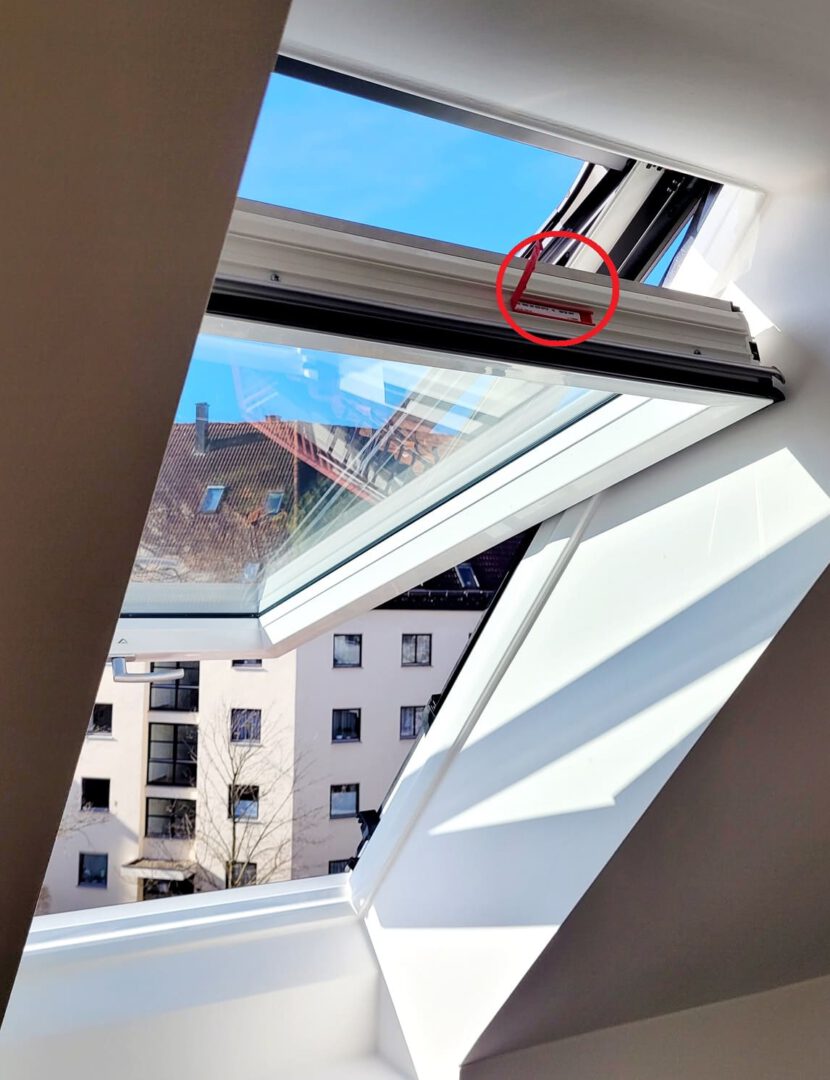

Typenschild Baureihe 8 Roto

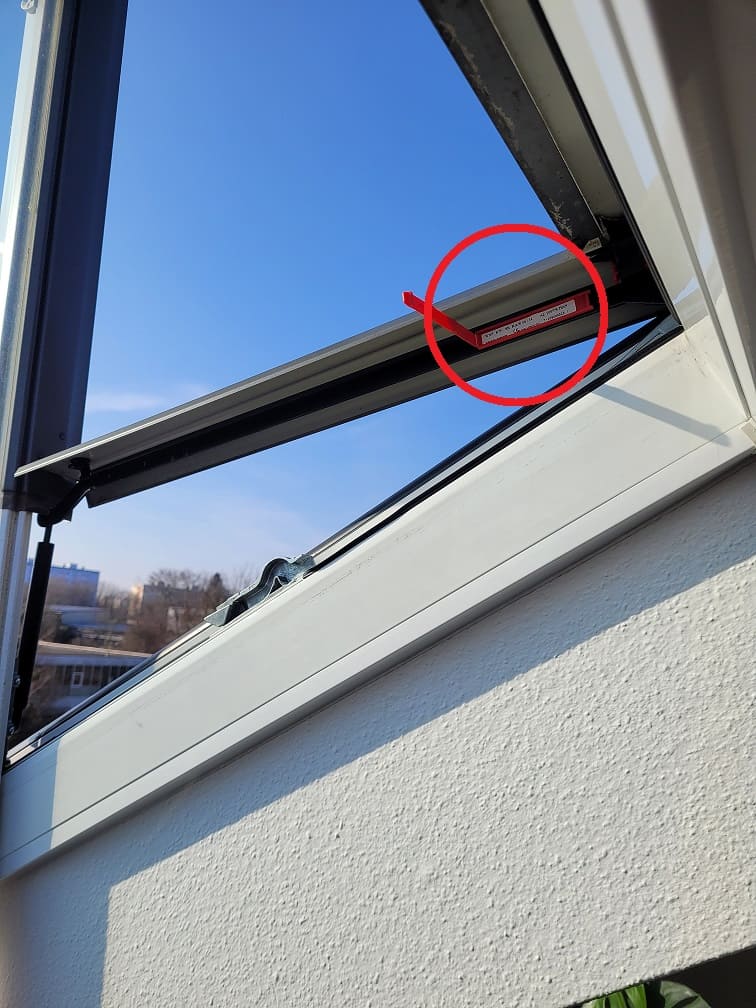

Typenschild Baureihe 7 Roto

Roto-Dachfenster: Typen und Baureihen bestimmen die Positionierung der Basisdaten

Beim größten deutschen Wettbewerber Roto ist die Positionierung der Typenschilder am Dachfenster von den jeweiligen Baureihen abhängig. So sind die Angaben zu Typen, Größen und Materialien in der Baureihen 7 und R7 (Hochschwingfenster) rechts oben in den Führungsarm des Fensterflügels integriert. Dort befindet sich bei älteren Fenstern eine Kunststoffklappe in Rot oder Blau, welche sich seitlich öffnen lässt und hinter der sich das komplette Typenschild verbirgt (siehe Abbildung rechts). In den Baureihen 6 und R6 (Schwingfenster) sowie 8 und R8 (Klapp-Schwingfenster) ist das Typenschild bei geöffnetem Fenster mittig im oberen Querholm zu finden. Bei Holzfenstern ist auch eine feste Alu-Plakette mit eingestanzten Daten möglich. Das Aussehen der Typenschilder hat sich im Laufe der Zeit immer wieder verändert, aktuell besteht dieses aus einer fest installierten Kunststoffplakette (siehe Abbildung links).

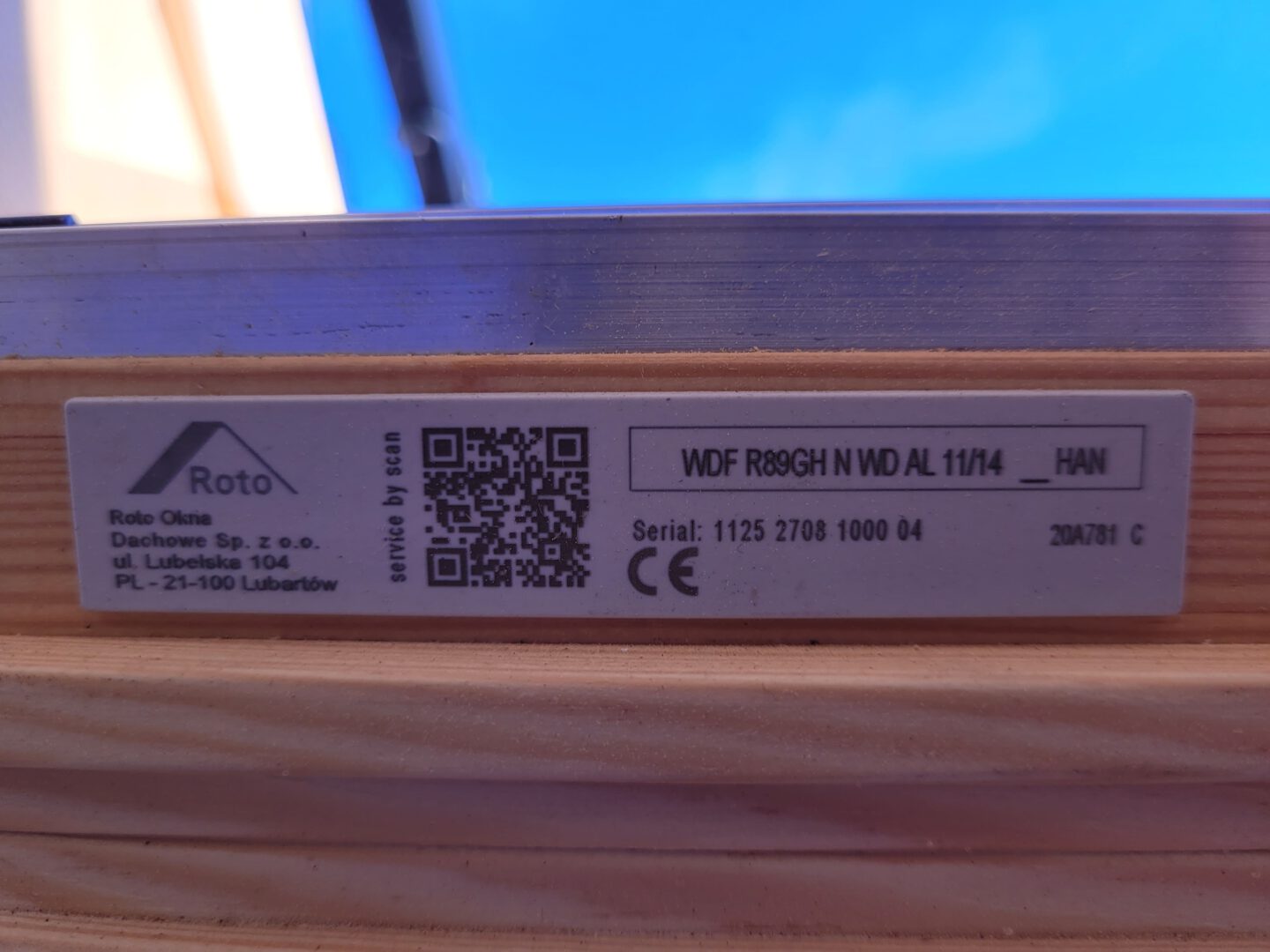

Roto Typenschild R8 H

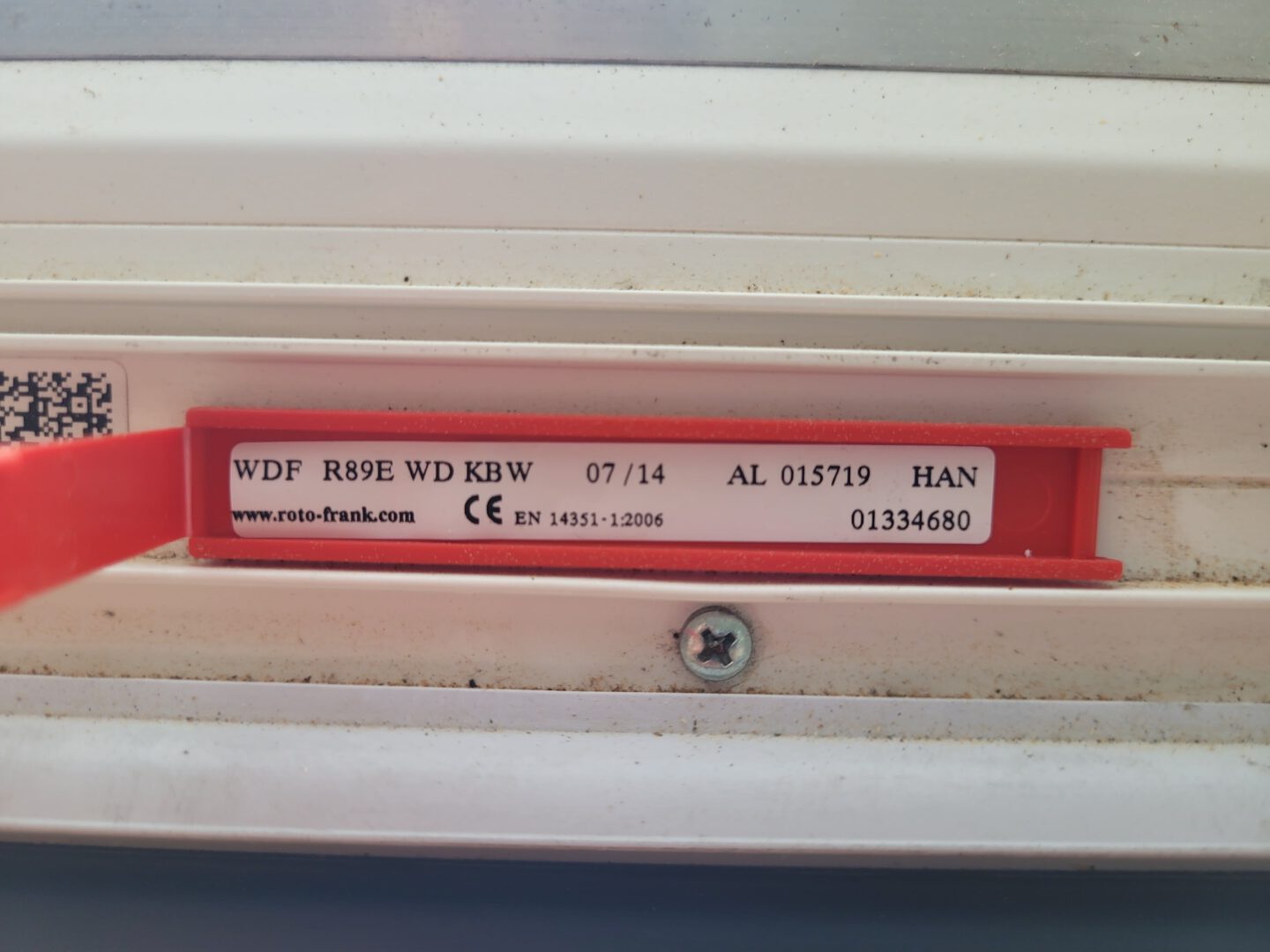

Roto Typenschild R8 K

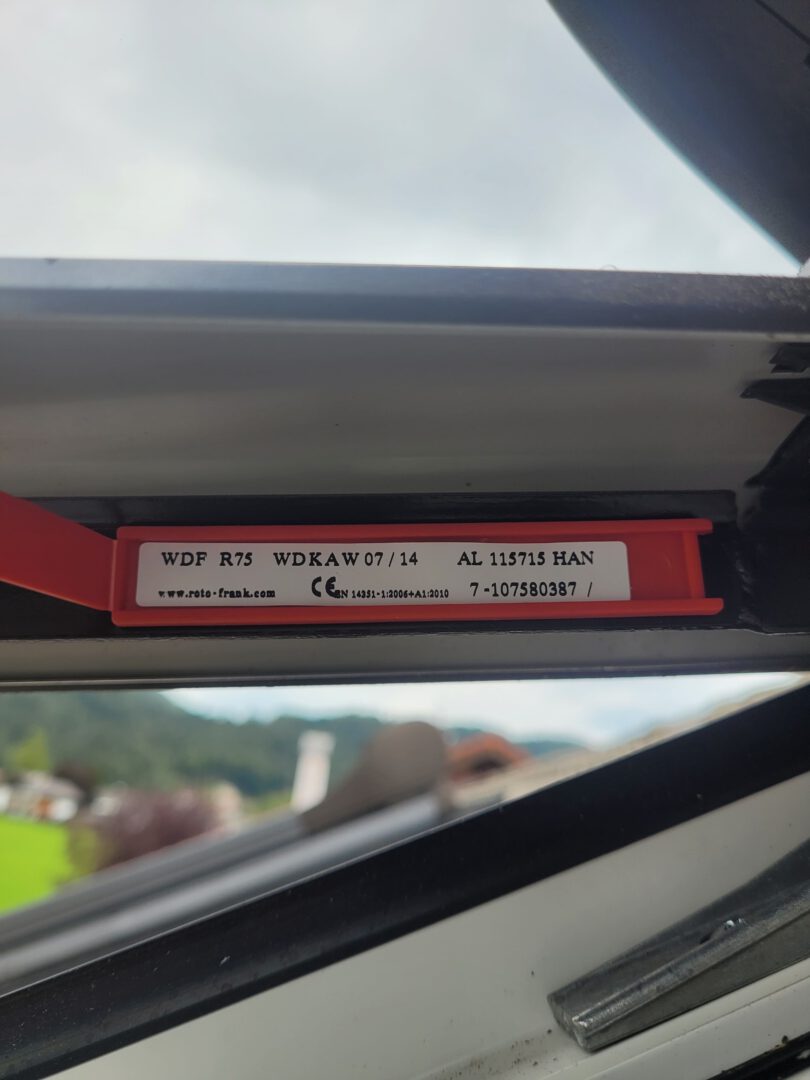

Roto Typenschild R7 K

Die Angaben auf Typenschildern helfen uns und Ihnen, Zeit und Geld zu sparen

Roto nutzt auf seinen Typenschildern seinerseits einen herstellereigenen Code, der dem Laien wie böhmische Dörfer vorkommt, dem Experten jedoch wertvolle Hinweise liefert. Auf unseren beispielhaften Abbildungen steht WDF jeweils für Wohndachfenster, während R75 und R89E die jeweilige Baureihe angibt. Die weiter rechts auftauchende Abkürzung WD bezeichnet einen wärmegedämmten Fensterrahmen, während die Kürzel K und H sich auf die Fenstermaterialien Kunststoff und Holz beziehen. Und die hier aufgeführten Größenangaben 07/14 respektive 11/14 schließlich entsprechen bei wärmegedämmten Fenstern den Formaten 80 x 146 bzw. 120 x 146 cm Blendrahmenaussenmaß inklusive Dämmblock.

Bitte denken Sie immer daran, wenn Sie uns beauftragen, Ihr Dachfenster zu warten, es zu reparieren oder komplett auszutauschen: Die Angaben auf den Typenschildern geben uns bereits vorab die wichtigsten Informationen über Typen, Größen, Materialien und Ersatzteile, dank derer wir bei jedem Einsatz Zeit und Kosten sparen können.
